卡装滤波器阵列板

资料下载（.pdf）

用途:
EMI/RFI滤波器阵列板，具有安装简单，不用安装工具，设计成“快速”卡装到电子系统的底板上。请参考示意图。
滤波阵列板有单排、双排两种形式，每个滤波器标准的中心间距是2.54mm。

材料特性：

＊安装快、不用安装工具、成本低
＊标准中心间距是2.54mm、高密度的是2.0mm
＊多重接地，EMI抑制范围广（5MHz～18GHz）
＊优于表面安装滤波器件
＊电容值可选
＊理想的电子部件及电路之间的EMI隔离

安装方式：

应用：
广泛用于电路之间的隔离，可以用扁平电缆压头直接连接，90°弯角可直接连接到电路板上。

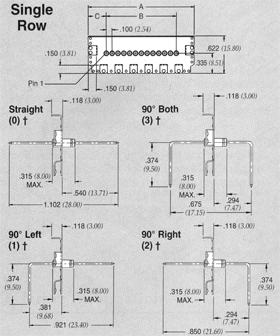

卡装滤波器阵列板设计尺寸：

图标注尺寸：英寸（毫米）

标准密度（中心间距2.54mm）

机箱隔板简易安装开口尺寸参考（mm）

典型安装设计

定货信息：

C型电路滤波器电容量最大值是4000pF。

滤波器端头焊接工艺：

机械性能：

＊用温控电烙铁，烙铁头温度为275±5℃
＊用SN63RMA焊剂芯焊丝
＊用导线连接
＊散热片紧挨滤波器
＊清洁烙铁头
＊剪去焊丝的末约12.7mm，使焊剂露出
＊焊接时间最多3～5秒
