窄边卡装滤波器阵列板

资料下载（.pdf）

用途:
这种阵列板只加工成单排，最多可加工10线滤波器，由于采用窄边设计，大大节省了安装空间。

材料特性：

＊减少安装时间、降低成本
＊不需要安装工具，无需准备工作
＊标准密度中心间距2.54mm
＊宽带EMI抑制5MHz～18GHz
＊优于表面安装滤波器件
＊电容值可选
＊理想的电子部件及电路之间的EMI隔离

机械性能：

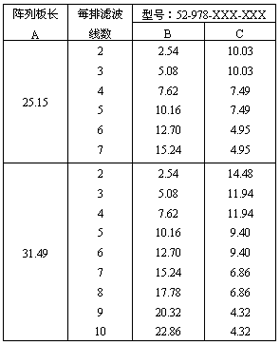

窄边卡装滤波器阵列板设计尺寸：

标准密度（中心间距2.54mm）

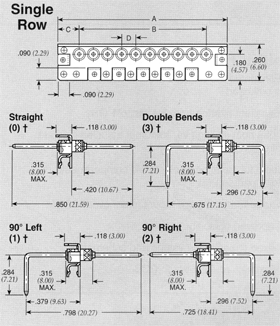

典型安装设计

机箱隔板安装开口设计尺寸参考

机箱隔板安装开口设计尺寸参考（mm）

阵列板长	A	B
25.14 31.49	25.78 32.13	21.18 27.53

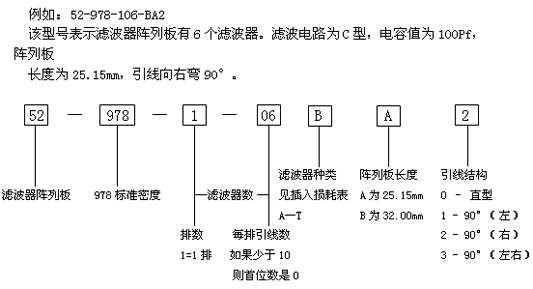

定货信息：

C型电路滤波器电容量最大值是4000pF。
